SISTEMA DE CONTROL DE BALIZAMIENTO DE PISTA
CONSTRUCCION DE TABLEROS, DESARROLLO DE LA INTERFAZ «HMI» e INSTALACION DE FIBRA OPTICA:
Previamente a lo mencionado, se ha llevado a cabo el desarrollo de una ingeniería, acompañado posteriormente, la programación, desarrollo de la interfaz «HMI», y puesta puesta en marcha para controlar el sistema de balizamiento de la pista de aterrizaje, de rodamiento y cabeceras de aterrizaje o decolaje. El sistema permitirá el control de encendidos y apagados, niveles de intensidad, y reporte de fallas de los equipos de iluminación de la pista.
La programación se llevo a cabo en el lenguaje «LADDER», utilizando un PLC (Programmer Logic Controller) M340 – SCHNEIDER, ya que el mismo es un controlador de automatización programable (PAC) y está construido para adaptarse a las necesidades de la industria de procesos y una amplia gama de aplicaciones exigentes de automatización.

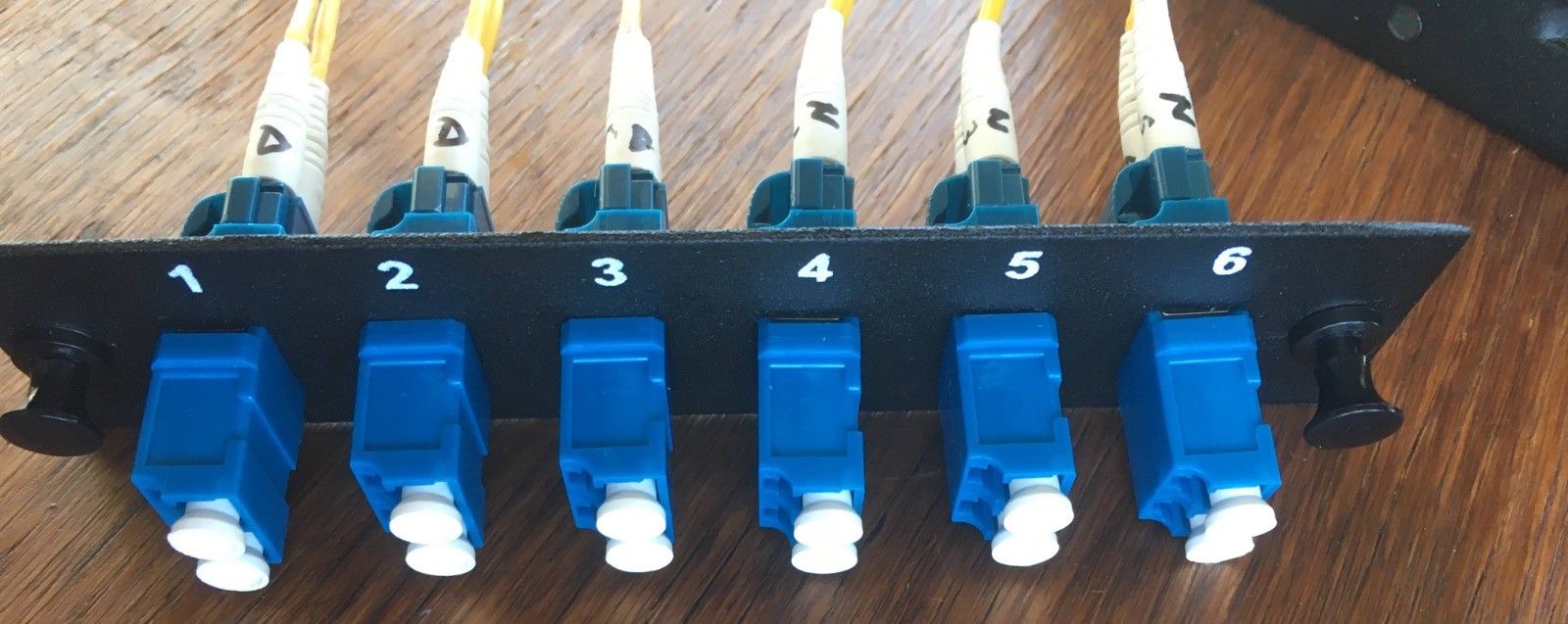

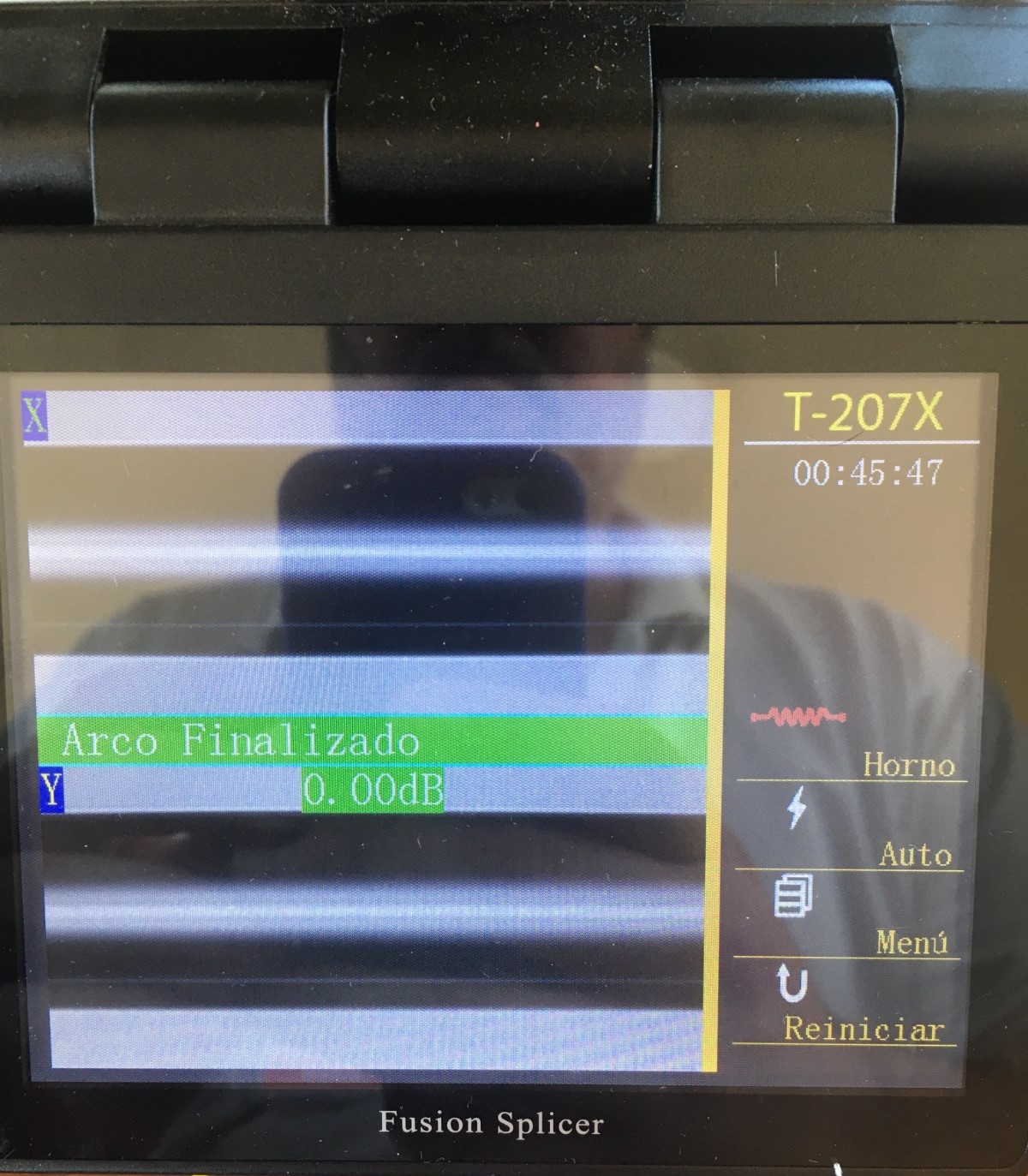

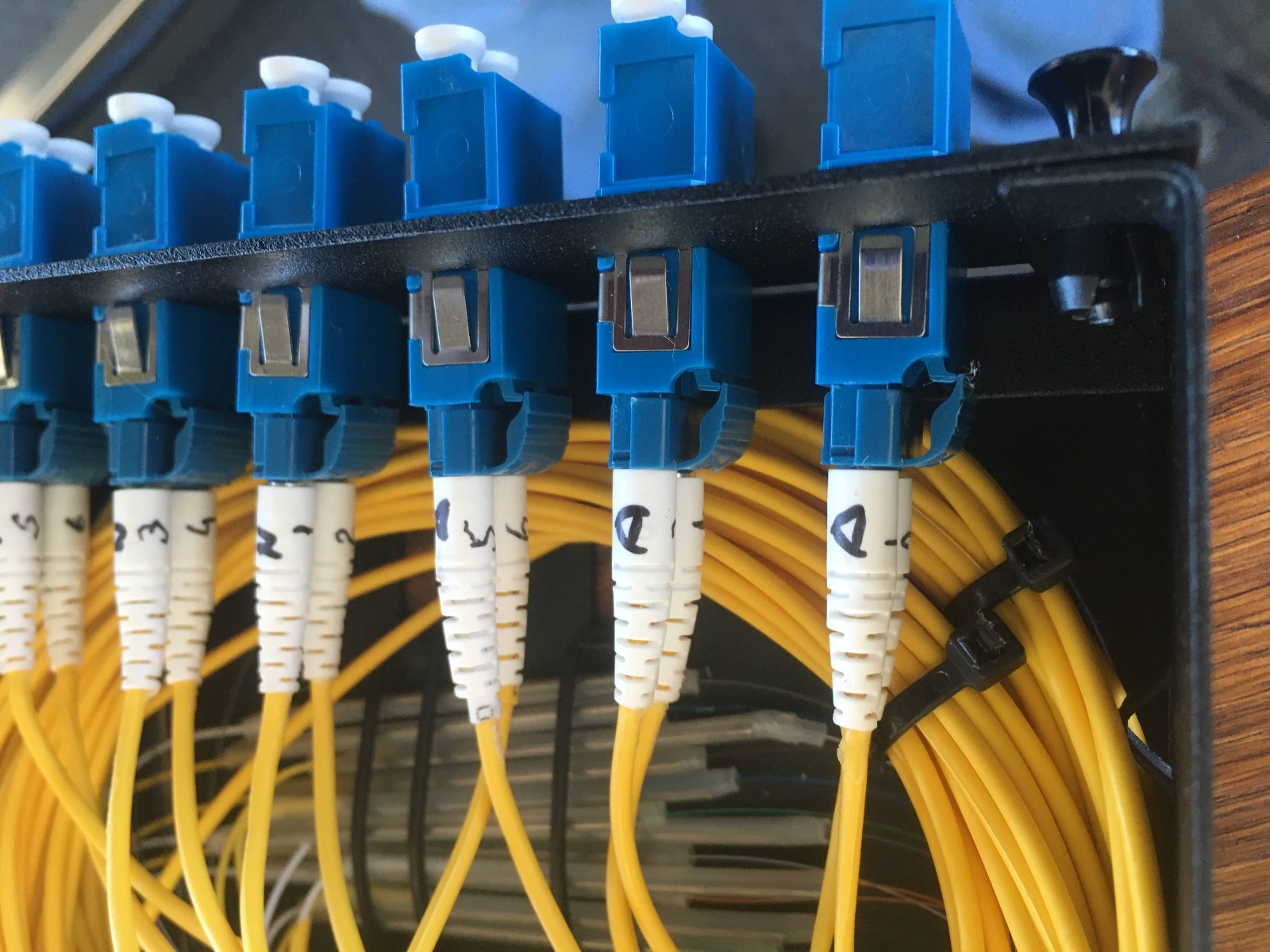

Asi tambien se realizo la comunicacion del controlador a los equipos del AEROPUERTO, mediante el tendido de FIBRA OPTICA, el cual podremos observar a continuación:
El desarrollo de la INTERFAZ «HMI», fue en base a las exigencias y necesidades del aeropuerto, acompañado de nuestras propuesta, a fin de conseguir en conjunto un diseño que sea de facil acceso y eficaz a la hora de operar el sistema. Para realizar el diseño de la pantalla, utilizamos en el programa: «EasyBuilder pro» (un software potente que simplifica de gran manera la edición de proyectos de visualización y soporta más tipos de protocolos de comunicación: Ethernet/IP.)
Resumen del Sistema de Balizamiento:

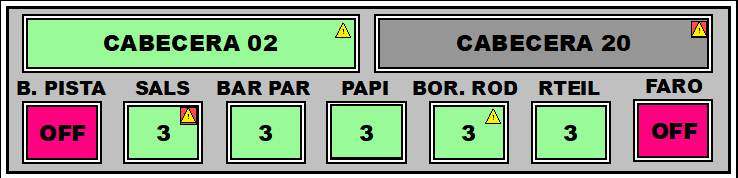

En la mitad inferior de la pantalla, disponemos de un resumen del estado de los circuitos de iluminación donde además de visualizar, nos dará acceso a las pantallas individuales de cada equipo. Y a su vez, la selección de la cabecera que se desea utilizar.

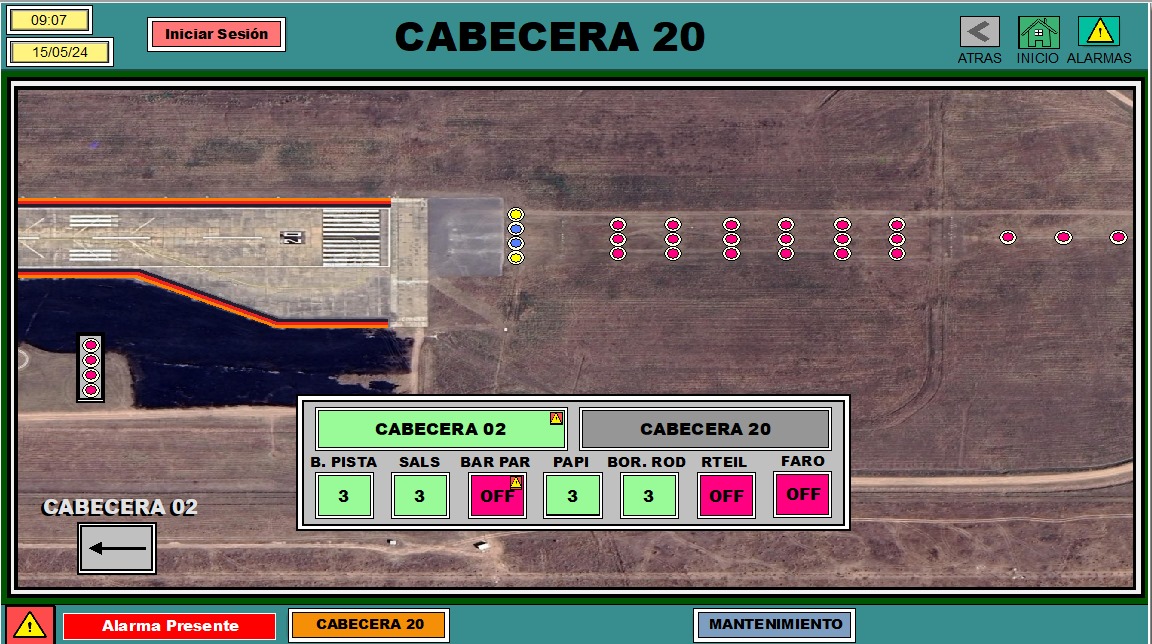

Cabecera 20:

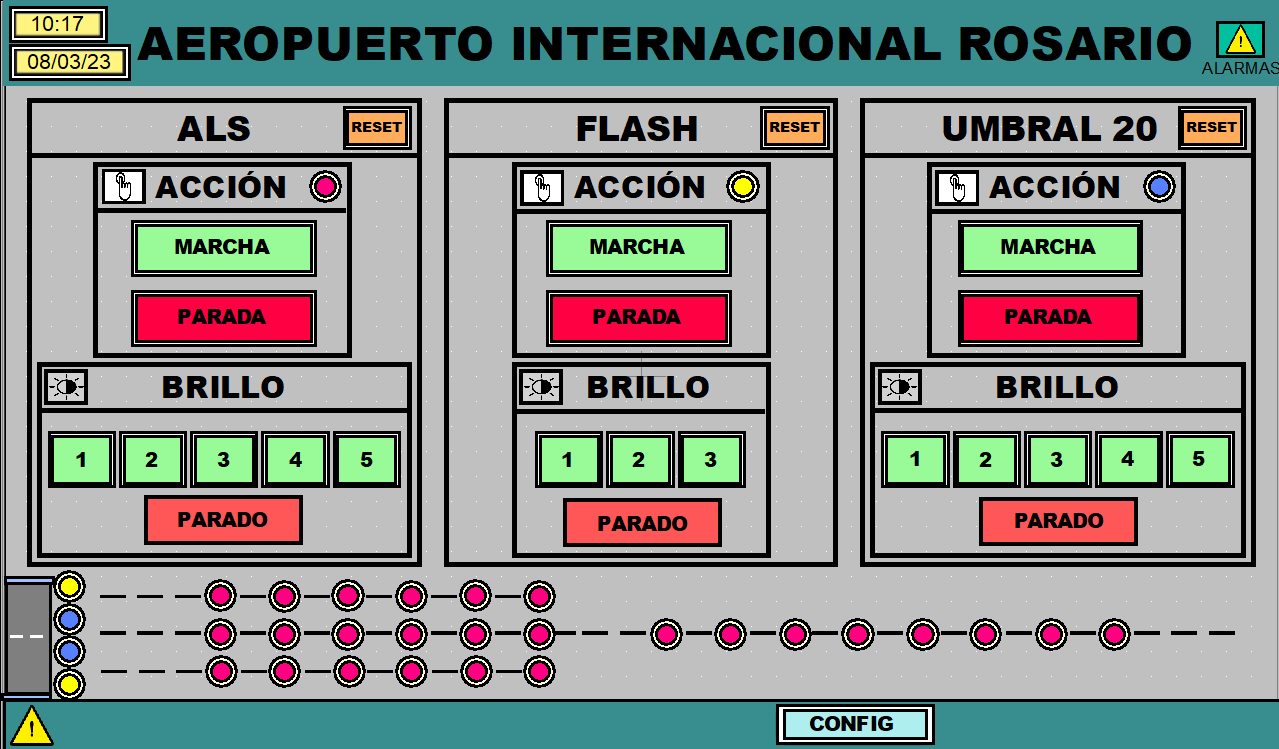

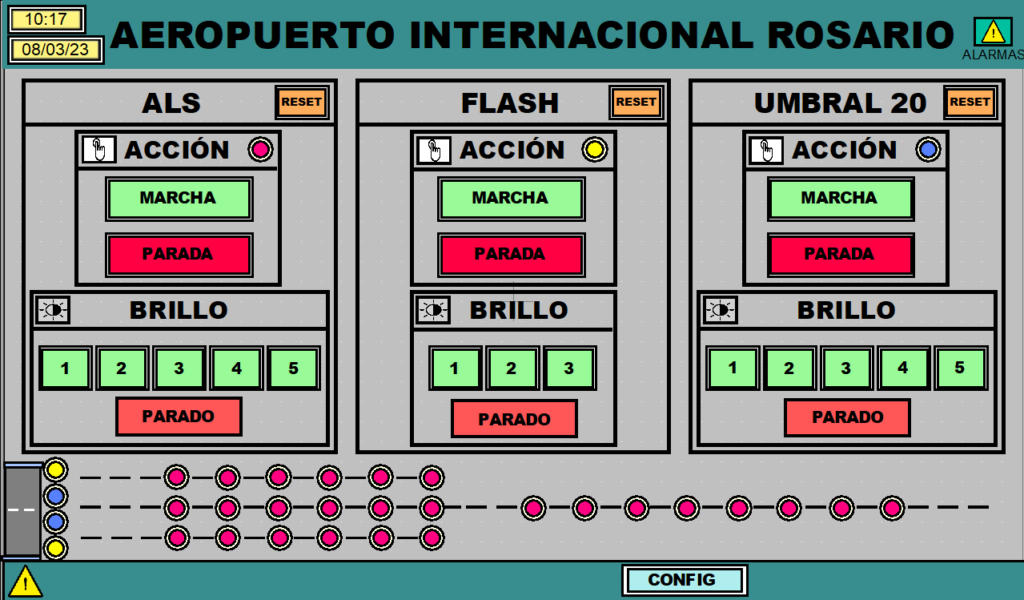

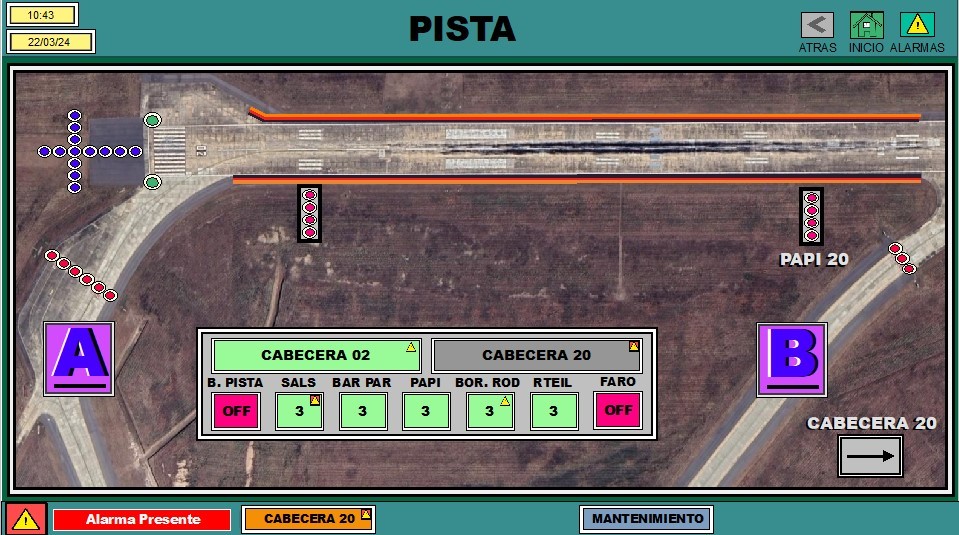

Estando situados en el menú principal de la pista y pulsando el botón de Cabecera 20 ubicado en el margen inferior derecho, nos dirigirá a un panorama general de las luces y una sección de comandos para accionar los sistemas de ALS, Flash, y Umbral 20.

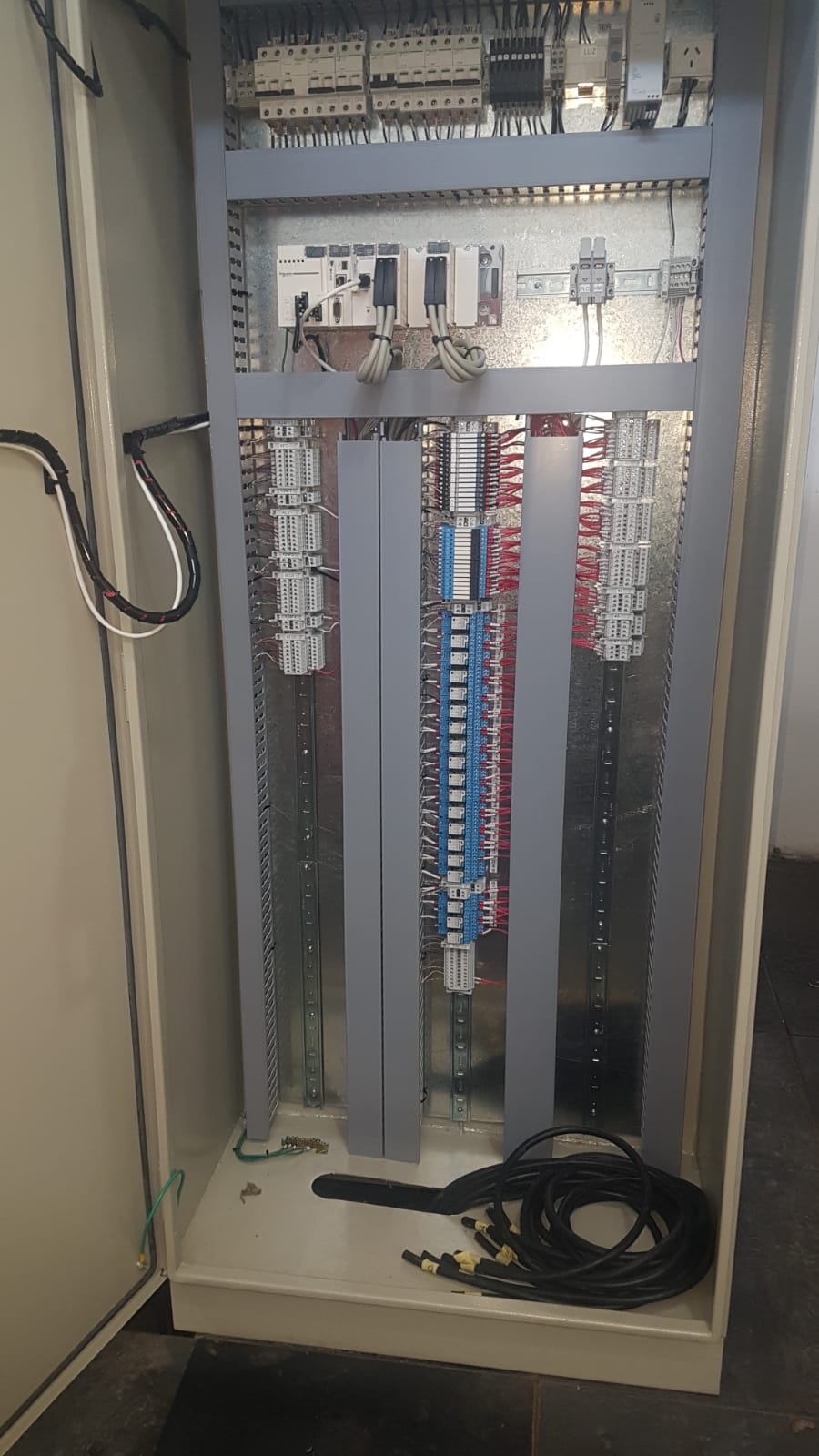

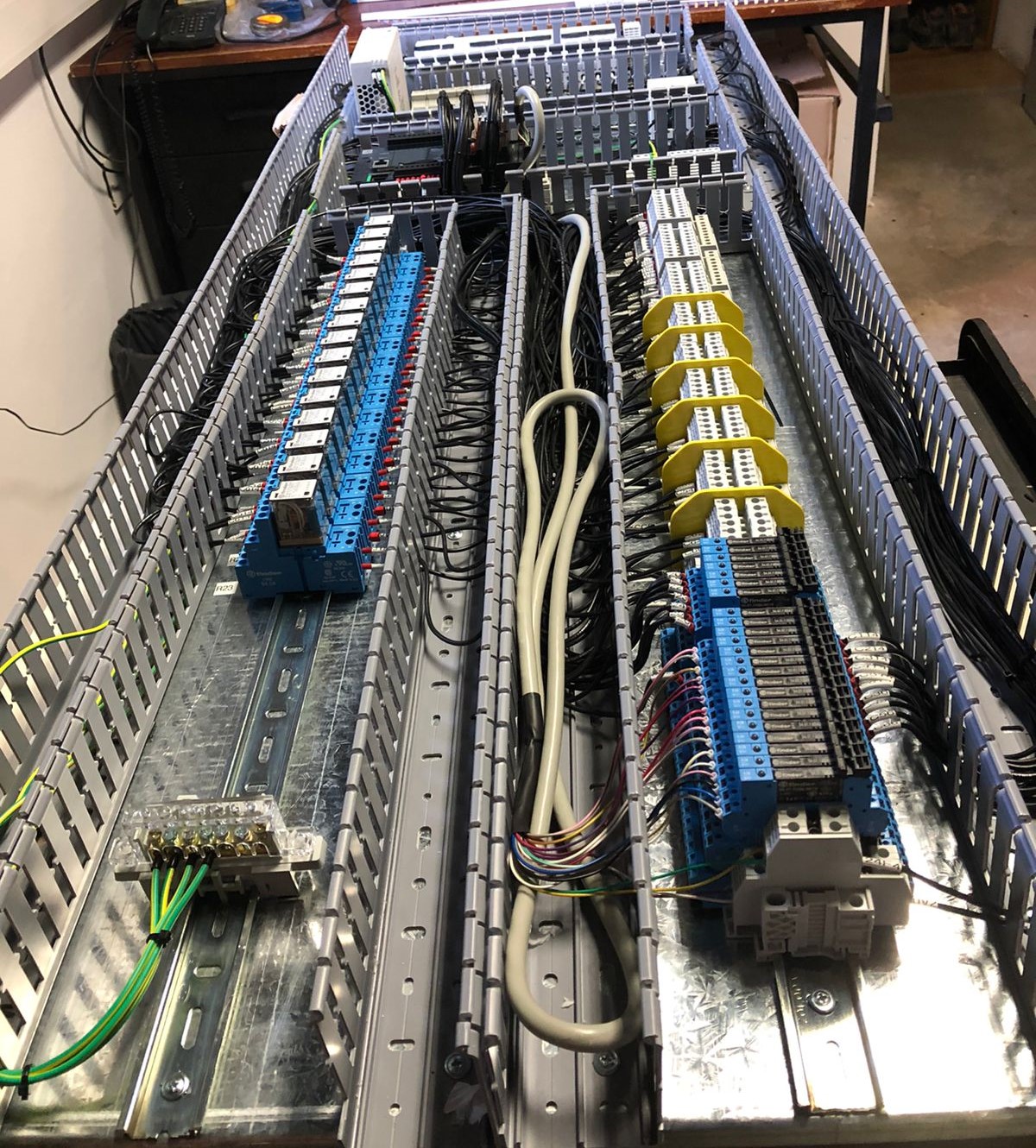

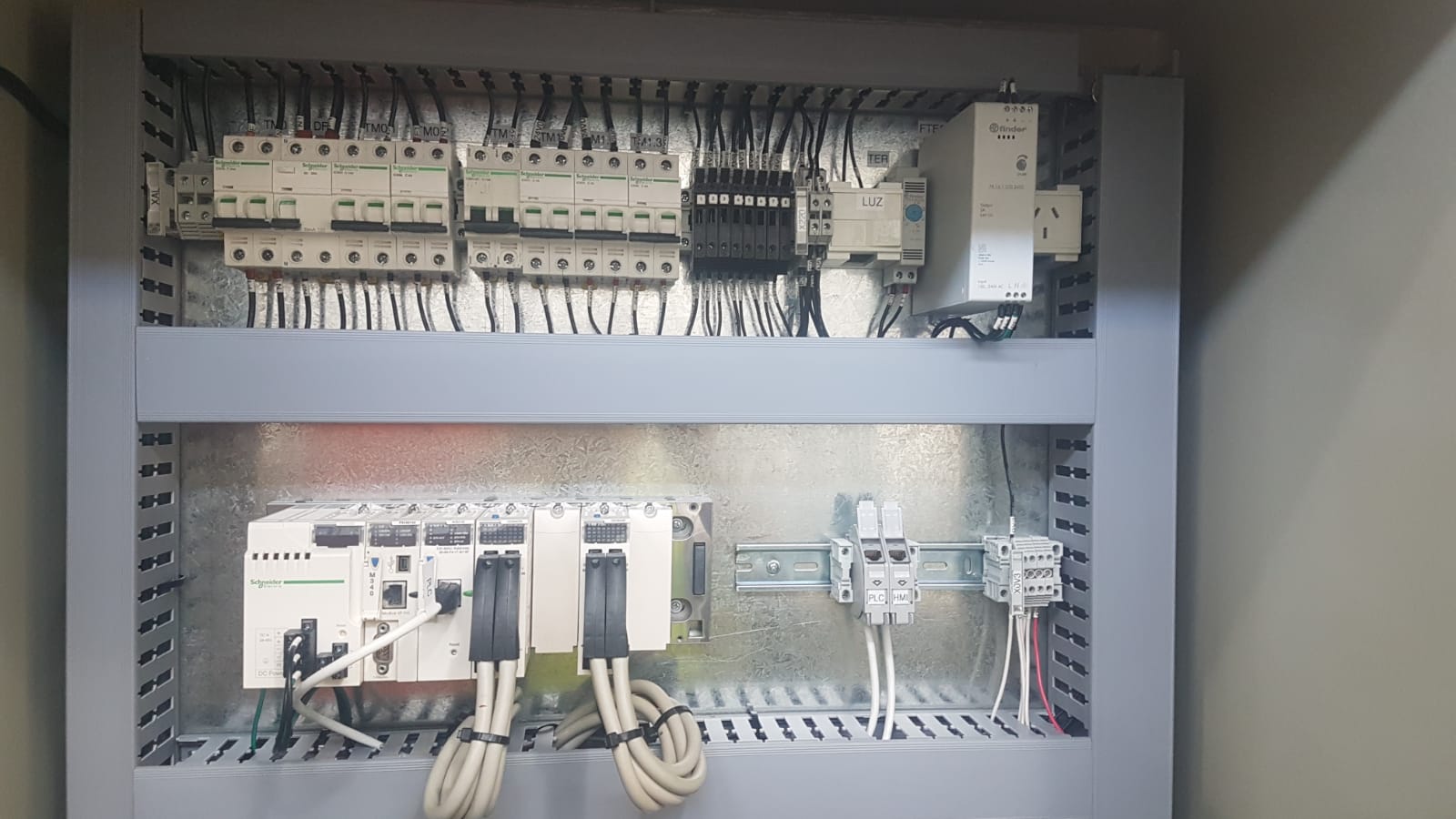

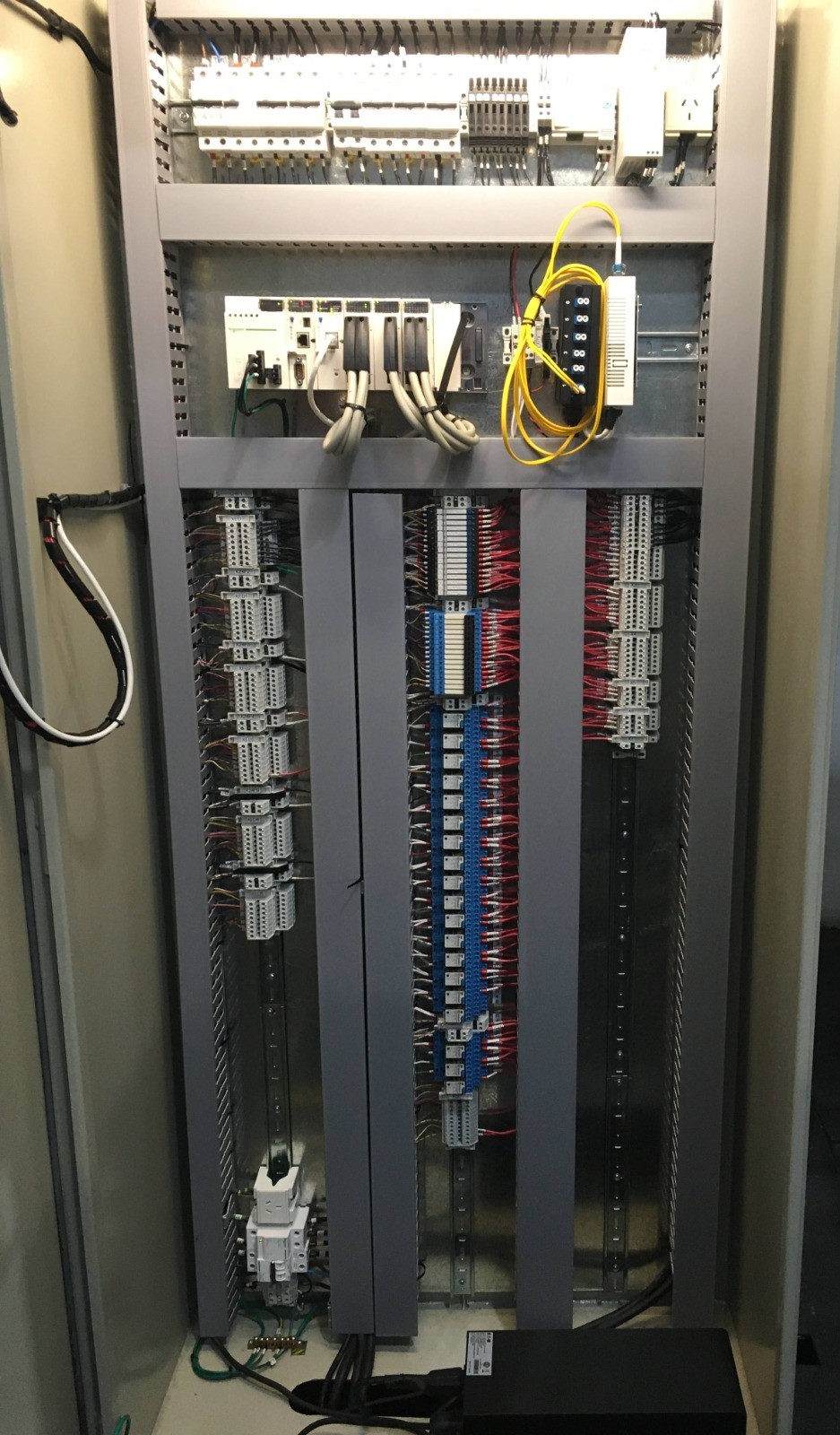

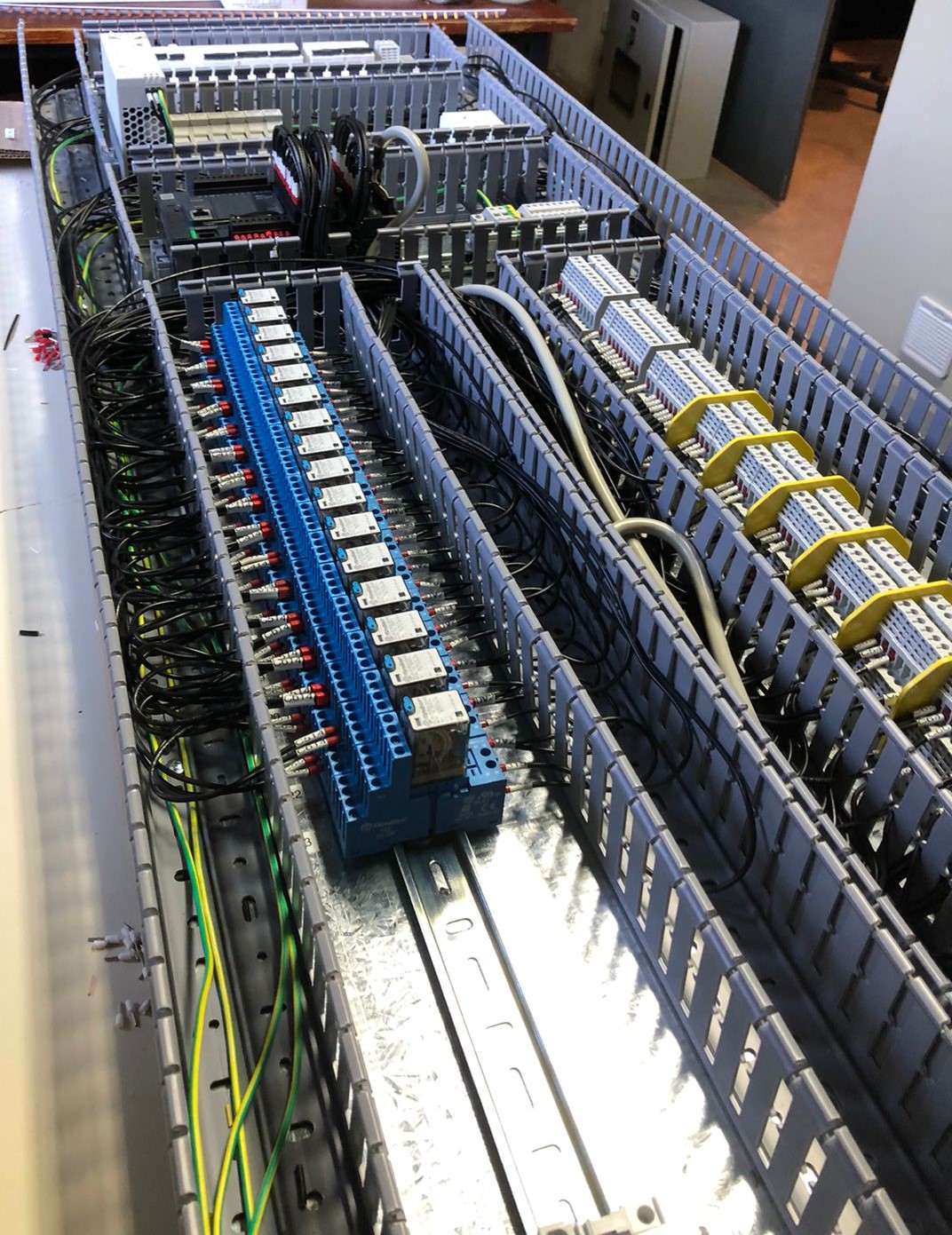

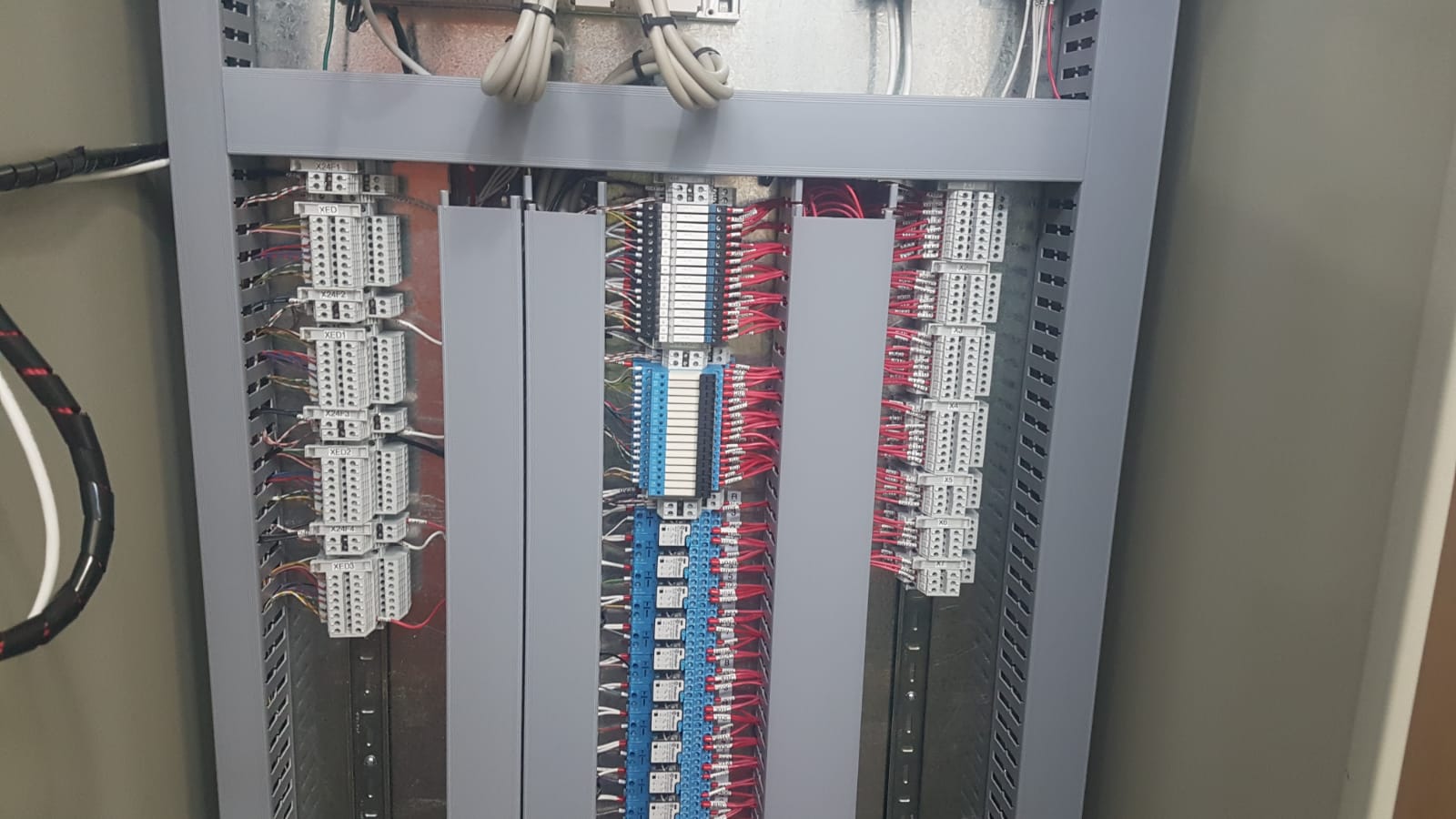

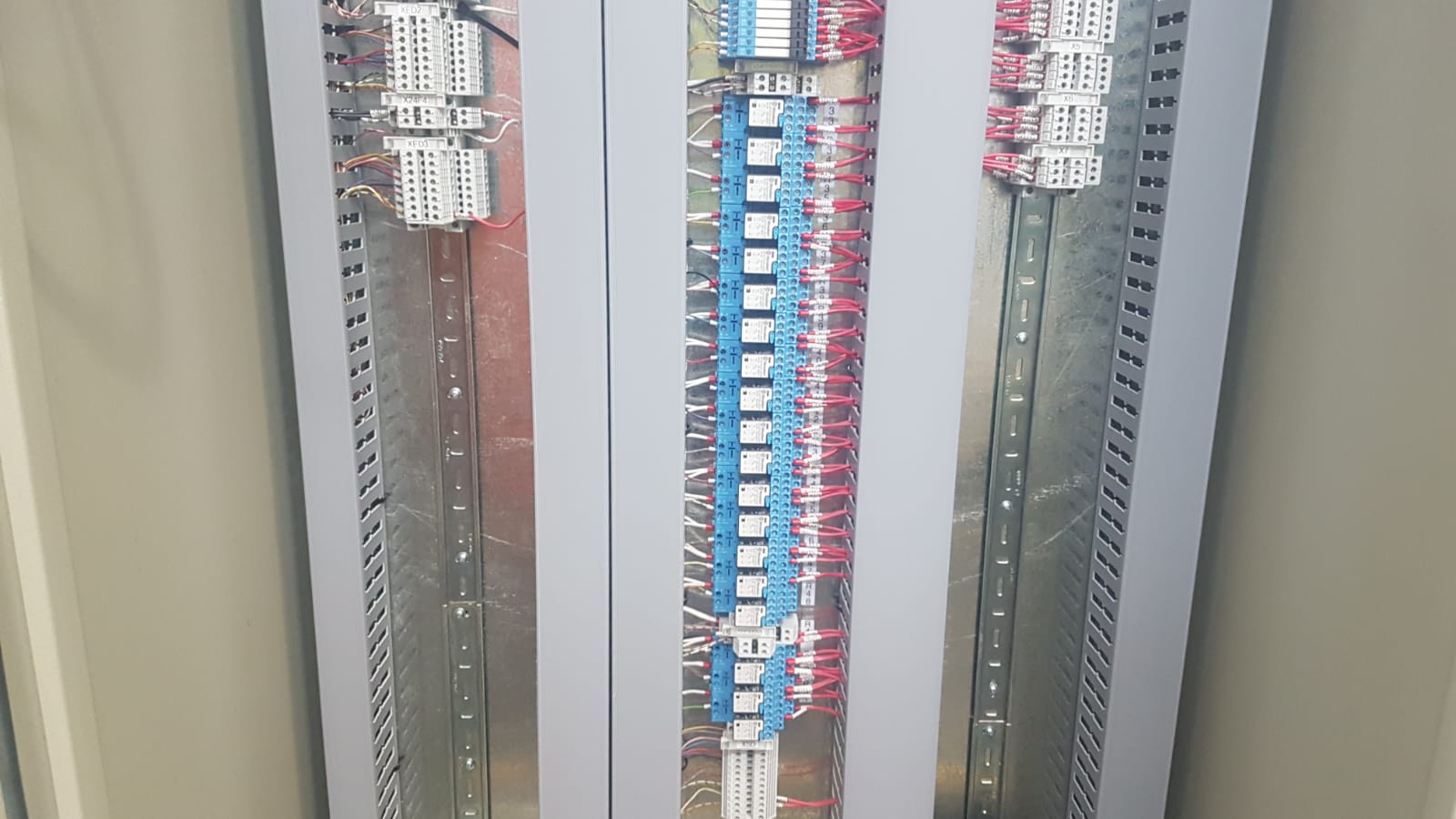

CONSTRUCCION DE TABLERO DE AUTOMATISMO:
